Доводчик дверной пневматический: секреты выбора и особенности установки

Время на прочтение статьи = 15 минут

Тишина и спокойствие – вот о чем зачастую мечтают жители многоквартирных домов. Причиной излишнего шума часто выступает входная дверь, которая стучит при бесконечном открывании. Устранить этот источник шума поможет доводчик дверной пневматический, благодаря которому обеспечится плавное закрывание двери. Пневматический доводчик двери также отлично подойдет и для частного дома, где калитка стучит не часто, но тем не менее также действует на нервы. Сегодня мы поговорим об особенностях эксплуатации и установки доводчика автоматического.

Доводчик — универсальный механизм

Доводчик
Доводчик — это универсальный механизм, обеспечивающий плавное и тихое закрывание дверей

Доводчик — это универсальный механизм, обеспечивающий плавное и тихое закрывание дверей. Доводчики для дверей можно устанавливать на различные двери — входные и межкомнатные, стеклянные и деревянные, пластиковые и металлические, одностворчатые и двустворчатые, маятниковые и одностороннего открывания.

Расположение доводчика зависит от того, куда открывается дверь (от себя или на себя), — он устанавливается в верхней части дверной коробки или дверного полотна. При этом он может быть с рычажной (коленной) тягой или со скользящей тягой. Если же дверь открывается в обе стороны (в местах массового посещения) — применяется напольный доводчик, который устанавливается в полу, под дверью.

Перед тем как определиться с маркой доводчика, необходимо выбрать его модель:

Выбор доводчика должен производиться с учетом многих факторов – это и масса двери, и ширина ее, и сопротивление воздуха при движении двери, и ветровая нагрузка на нее. Например, при увеличении массы двери растет момент ее инерции, что оказывает влияние на скорость закрывания двери. Или — у более широкой двери и при той же массе доводчик должен быть мощнее. Усилия, развиваемые доводчиком для закрывания двери, нормированы Европейским стандартом DIN 1154 .По данным таблиц (как правило, можно найти в каталоге производителя доводчиков), по ширине створки двери и другим параметрам, можно определить характеристики, которые должен иметь доводчик. Далее, по приведенным таблицам выбирается модель доводчика.

Дополнительная опция — Hold-open позволяет фиксировать двери в открытом положении. Очень часто возникают ситуации, когда дверь необходимо на какое-то время держать открытой: переноска вещей, проветривание, уборка помещения и т.п. Если на дверь установлен дверной доводчик, то её в таких случаях приходится подпирать табуреткой или кирпичом.

Отдельные товарищи начинают разбирать рычаг, что нередко приводит к его поломке. Для того, чтобы избежать подобных ситуаций, можно приобрести и установить доводчик с опцией hold-open, укомплектованный рычагом, позволяющим фиксировать дверь в открытом положении. Положение двери, в котором она будет фиксироваться, вы можете отрегулировать самостоятельно, согласно инструкции и своим пожеланиям.

доводчик регулировка
В процессе эксплуатации, доводчик необходимо периодически регулировать

Когда выбор модели доводчика сделан, предстоит правильно выполнить монтаж. На этом этапе монтажники учитывают рекомендации фирмы-производителя, конструкцию двери, ее вес. При грамотной установке доводчика, дверь будет закрываться равномерно, плавно. У большинства доводчиков предусмотрены 2 диапозона регулировки скорости закрывания: первая – основная скорость, а вторая – скорость «дохлопа» – это когда в конце движения (примерно 10 -20°) происходит ускорение или замедление скорости движения двери (в зависимости от выбранной вами регулировки).

Чтобы доводчик служил вам долгие годы необходимо приобретать эту продукцию только известных европейских брендов, например таких, как, доводчики известной компании-производителя GEZE. Это качественные доводчики, надежная работа которых подтверждена гарантией от завода-производителя.

Также, в процессе эксплуатации доводчика следует соблюдать некоторые рекомендации:

  • В процессе эксплуатации, доводчик необходимо периодически регулировать. При правильной эксплуатации регулировку достаточно делать только при значительном изменении температуры окружающей среды – 2-3 раза в год.
  • Следует учитывать, что эффективность работы доводчика во многом зависит от качества навески двери и качества петель. Доводчик не будет выполнять свою функцию, если дверь установлена с перекосом, а дверные петли проржавели или неправильно установлены.

При этом не рекомендуется:

  • «помогать» двери закрываться быстрее или медленнее (тянуть или придерживать);
  • подкладывать под дверь какие-либо предметы (как правило, когда вносят или выносят вещи, проветривают подъезд и т. д.) – для этой цели есть специальные модели доводчиков;
  • виснуть, кататься на двери (касается детей) или на штангах доводчика

Если эти простые правила не выполняются, то в доводчике портятся сальники, изнашивается поршень, ломаются шестеренки и вытекает масло.

Важно помнить! Доводчики не подлежат ремонту. Вскрывать доводчик опасно, так как там находиться взведенная пружина. Качественная и надежная работа доводчика во многом зависит от страны производителя. Европейские производители обеспечивают высокий уровень безопасности, надежность и удобство в использовании, подтверждая это наличием гарантийного талона, по этому, при покупке данной продукции ВСЕГДА ТРЕБУЙТЕ ГАРАНТИЙНЫЙ ТАЛОН!!!

Как правильно выбрать и установить доводчик для дверей

Жителям многоэтажных домов знакома проблема закрывания входной двери в подъезде, всегда существовали две крайности либо дверь остаётся постоянно открытой, либо из-за натянутой пружины при закрывании стоит ужасный шум, решить подобную проблему раз и навсегда можно с помощью доводчика. В домоуправлении не занимаются монтажом подобных механизмов, поэтому проблему придётся решать самостоятельно.

Установить пневматический доводчик несложно, но лучше нанять специалиста который выполнит быстро и качественно всю работу сам, потому как при неверном монтаже проблема так и останется нерешённой и будет причинять неудобства. Доводчик позволяет решить сразу две проблемы – это плотно закрытая дверь и отсутствие шума при закрывании двери, главное правильно выбрать прибор и установить его как положено.

Как работает механизм

Сразу стоит оговориться, что при установке доводчика нужно ставить предел открывания, так удастся продлить сроки службы механизма, который за день открывается множество раз и может быстро выйти из строя.

Работа механизма заключается в сжимании и разжимании внутренней пружины от механического воздействия, при давлении на дверь пружина натягивается после чего постепенно возвращается в исходное положение.

Постепенность процесса обеспечивает внутреннее масло, оно переливается медленно, что и замедляет механизм делая его бесшумным.

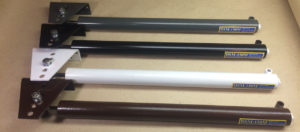

Доводчик дверной пневматический

Доводчик дверной пневматический
Доводчик дверной пневматический предназначен для установки на стандартные входные металличе­ские двери подъездов, квартир, офисов

Конечно, каждый из Вас согласится с тем, что это удобно, когда закрывается дверь сама по себе без нашего усилия. Самое простое устройство для закрывания двери – это пружина. А вот более комфортное, технологичное, привлекательное и тихое – это доводчик дверной. В своей конструкции он использует ту же пружину, но при этом пружина расположена в металлическом специальном корпусе, заполнен который «машинным» маслом, обеспечивающим мягкость закрытия. При помощи специального клапана можно отрегулировать скорость закрытия дверей.

В зависимости от общей конструкции двери выбирается место для монтажа дверного доводчика. Доводчик дверной устанавливается в верхней части самой дверной створки или прикрепляется к верхней части дверной коробки.

Чтобы выбрать оптимальный дверной доводчик, то стоит опираться на два параметра: ширина дверного полотна и вес двери. Конечно, легче всего покупать доводчик дверной для стандартной модели двери – ведь подойдут практически любые варианты доводчиков. Но если у Вас установлена нестандартная дверь, то перед покупкой лучше проконсультироваться нашими специалистами о том, какой доводчик дверной лучше выбрать.

Сегодня доводчик дверной – это обычный атрибут комфортного и современного жилья, магазина, государственного учреждения или офиса. Доводчик дверной является универсальным механизмом, который обеспечивает тихое и плавное закрывание двери. Устанавливается доводчик дверной на обычные и легкие межкомнатные двери, наружные двери, двери специального назначения и тяжелые двери. Он надежно и аккуратно закрывает их, сберегая зимой тепло и прохладу в летнее время.

Также необходимо сказать, что современные доводчики могут оснащаться и дополнительными опциями, среди которых можно выделить такие, как регулировка скорости закрывания двери в двух диапазонах, фиксация двери в открытом положении, ветровой тормоз, функция задержки закрывания и другие. Если у Вас возникают какие-либо вопросы относительно выбора доводчика, наши менеджеры всегда готовы ответить на каждый из них.

Доводчик дверной пневматический предназначен для установки на стандартные входные металличе­ские двери подъездов, квартир, офисов. Доводчик автоматически плавно закрывает дверь, не позволяя ей создавать стуков при закрывании.

Технические характеристики

Ход штока доводчика

262 мм

Усилие втягивания штока доводчика начальное, не менее

50 Н

Усилие втягивания штока доводчика конечное, не более

200 Н

Угол открывания двери

80° — 90°

Температура окружающей среды

от -50 до +45 °С

Монтаж доводчика

Монтаж доводчика проводите в соответствии с приведённым ниже рисунком.

В левой верхней части дверной коробки просверлите три отверстия диаметром 5 мм и нарежьте в них резьбу Мб. Через эти отверстия закрепите на дверной коробке болтами Мб * 12 с пружинными шайбами 6 косынку, как показано на рисунке. Соблюдая размеры, указанные на рисунке, просверлите два отверстия диаметром 5 мм в двери, нарежьте резьбу Мб и закрепите петлю доводчика болтами Мб * 12 с пружинными шайбами 6. Перед заворачиванием болтов в резьбовые отверстия смажьте болты любой масляной или нит­рокраской для предотвращения их самоотвинчивания.

Все вышеуказанные отверстия должны быть предварительно просверлены и в них нарезана резьба Мб. Шток доводчика вставьте во втулку в косынке, наденьте на шток шайбу 12 и закрепите шток от вы­падения фиксатором.

Для регулировки скорости закрывания двери необходимо вывернуть болт М6*8 из втулки в торцевой части доводчика и через отверстие во втулке вращать пинт. Вращение этого винта по часовой стрелке при­водят к замедлению скорости закрывания двери, вращение против часовой стрелки — к повышению. Про­верка скорости закрывания двери после регулировки скорости производится только после того, как вновь закручен болт М6х8 с применением уплотнительной алюминиевой шайбы, для обеспечения герметичности доводчика.

ВНИМАНИЕ!

Во избежание поломки доводчика рекомендуем установить упор, ограничивающий открывание двери на угол свыше 90 (упор в комплект доводчика не входит!)









Секреты выбора и установки на калитку пневматического доводчика

Вы устали от постоянных громких хлопаний калитки? Малейший ветерок заставляет вашу калитку закрываться с грохотом? Зачем терпеть и слушать, есть возможность устранить эту неприятность, тем более серьезных финансовых вложений, на придерживающий створку механизм, не понадобится.

Более предприимчивые и изобретательные хозяева находят выход из положения простым способом – обычная крепкая пружина может удерживать от ветра дверь в проеме.

Один конец пружины крепится к полотну калитки, а другой – располагается на ее опорном столбе. Но такой механизм не всегда удобен тем, что маленькому ребенку или пожилому человеку трудно открывать створку, фиксирующуюся мощной пружиной. Да и внешний вид такого устройства не очень привлекательный.

В строительных супермаркетах огромный выбор пневматических, электрических или гидравлических доводчиков, которые можно устанавливать на уличные двери. Эти устройства обеспечивают плавное закрывание калитки, чем снижают вероятность поломки, смягчают удар, да и вид у них более презентабельный.

Виды и конструктивные особенности

Этот дополнительный аксессуар улучшает функциональность распашных систем, как калиток, так и ворот. Производители позаботились о качестве этих устройств, что позволяет их применение в различных климатических условиях. Качественные доводчики морозостойки, износоустойчивы и прочны. Они не подвергаются коррозии и способны выдерживать серьезные нагрузки.

При выборе следует обращать внимание на степень нагрузки, частоту применения и, соответственно, на характеристики изделия. По своим конструктивным особенностям механизмы подразделяются на три основных вида:

  1. Доводчик в калитке
    Если необходима эксплуатация калитки в усиленных и жестких условиях, то лучше пневматического доводчика вам не найти

    Электрические – бесшумные, надежные механизмы, обеспечивающие многократность движений калитки. Такой механизм повышает уровень безопасности детям и старикам. Это универсальное, прочное и компактное устройство, которое легко установить самостоятельно.

  2. Гидравлические – настраиваемые механизмы, в которых регулируется сила, а также скорость закрывания створки. Установка такого механизма достаточно легкая, так как к нему прилагается инструкция с подробным и последовательным описанием. Механизмы рассчитаны на работу в различных погодных условиях.
  3. Если необходима эксплуатация калитки в усиленных и жестких условиях, то лучше пневматического доводчика вам не найти. Его упрощенная конструкция позволяет обеспечить бережное закрывание с помощью сжатия воздуха поршнем, с другой стороны которого образуется вакуум. Это как раз те механизмы, которые не требуют дополнительного ухода. Кроме того, они могут работать при низких температурах, и их возможный угол открывания до 160º.

Такие доводчики изготавливаются из стали высокого качества, манжеты их изготовлены из полиуретана, а поворотный узел и цилиндр снабжены шарнирным соединением. Монтируются такие механизмы на любую сторону открывания и в любом направлении. Это устройство самое долговечное и неприхотливое в обслуживании, более того, не требующее регулярных настроек.  Можно изготовить доводчик и самостоятельно, об одном из таких вы узнаете из видеоматериала.

Правила монтажа полезного аксессуара

Для обеспечения длительного срока эксплуатации требуется выполнение правил установки и эксплуатации механизма. Условия не такие уж и невыполнимые, чтобы их игнорировать. Сначала об установке.

Следует внимательно отнестись к выбору креплений для механизма. Здесь учитывается сила открывания калитки, и чем большие прилагаются усилий, тем надежнее должны быть крепежи. Даже если комплект оснащен, по вашему мнению, ненадежными креплениями, их лучше заменить.

Нельзя применять доводчики для внутреннего использования на уличных калитках. А после установки устройства, следует отрегулировать его действия при помощи отвертки.

У некоторых моделей доводчиков существуют дополнительные функции, например, фиксация открытой калитки. Чтобы обеспечить удержание створки, следует на рычаге затянуть гайку.

Последовательность всего процесса монтажа любого типа доводчика практически ничем не отличается друг от друга. Более подробно об этой процедуре можно узнать из видеоматериала.

Как ухаживать за механизмом

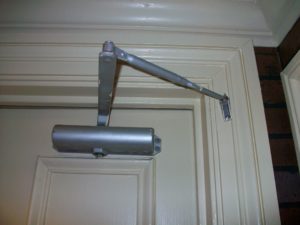

Доводчик в работе
Правильная установка и выбор механизма позволит приобрести надёжного помощника, избавиться от многих проблем и сберечь тишину и покой в доме

Избежать поломок можно с помощью несложной профилактики, которая продлить сроки службы прибора и обеспечит его нормальную работу. Климатические перепады температуры влияют на работу доводчика, особенно на масло, оно периодически меняет свою плотность под воздействием температуры. Нужно раз в полгода в ручную настраивать доводчик, регулировать его, как это сделать правильно можно найти на прилагающийся к механизму инструкции.

Также обязательно два раз в год смазывать механизм, очищать его от пыли, мусора, который может затруднять работу доводчика, эти несложные манипуляции позволят продлить работу механизма и сэкономить на его ремонте.

В случае если механизм сломался, нужно вызвать мастера и проверить его, возможно понадобиться просто почистить или заменить в нём масло.

Не всегда даже сами монтажники или продавцы дверей знают все тонкости установки механизма, поэтому ориентировать на отзывы продавцов не стоит, нужно самостоятельно разобраться во всех тонкостях и рассмотреть все доступные варианты, чтобы выбрать подходящий доводчик и самостоятельно его установить.

Многие фирмы производители мебели и дверей занимаются и производством дверных доводчиков, не стоит спешить или экономить выбирая самый дешёвый механизм. Китайские доводчики не прослужат долго, и экономия будет сомнительной, потому как в скором времени придётся менять механизм. Первое на что стоит обратить внимание – это где произведён механизм, хорошо зарекомендовали себя европейские и японские производители.

Во-вторых, нужно при покупке учитывать все параметры двери, этот аспект очень важен, главное, чтобы механизм полностью соответствовал двери, иначе он долго не проработает, нужно знать вес и размеры двери, чтобы выбрать соответствующий для неё доводчик.

Если доводчик устанавливается самостоятельно нужно внимательно прочитать инструкцию и установить механизм строго согласно указанному углу. Сначала по отдельности монтируются механизмы открывания и закрывания, после механизмы соединяются.

Правильная установка и выбор механизма позволит приобрести надёжного помощника, избавиться от многих проблем и сберечь тишину и покой в доме. Выбирать механизм стоит тщательно, учитывая все параметры и производителя, чтобы купить хороший и долговечный механизм.
